Q11F系列 三片式内螺纹球阀

公称压力  PN1.6,2.5 ,4.0,6.4MPa

阀体材质  WCB、CF8、CF8M

试压能力  PT2.4,3.8,6.0,9.6MPa

适用介质

Q11F-(16-64)C 水、油品、气

低压密封试压能力  0.6MPa

Q11F-(16-64)P 硝酸类

适用温度  -40℃～180℃

Q11F-(16-64)R 醋酸类

序号

零件名称

Q11F-(16-64)C

Q11F-(16-64)P

Q11F-(16-64)R

1

阀体

WCB

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

2

阀盖

WCB

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

3

球体

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

4

阀杆

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

5

密封圈

聚四氟乙烯(PTFE)

6

填料

聚四氟乙烯(PTFE)

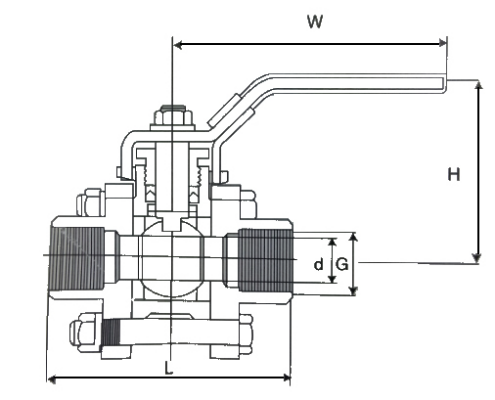

型号

DN

G

d

L

H

W

Q11F-8

8

1/4

10

65

50

90

Q11F-10

10

3/8

12

65

50

90

Q11F-15

15

1/2

15

70/75/61

55

100

Q11F-20

20

3/4

20

80/80/69

60

120

Q11F-25

25

1

25

90/90/80

70

140

Q11F-32

32

1 1/4

32

110/110/96

82

140

Q11F-40

40

1 1/2

38

120/120/104

90

180

Q11F-50

50

2

50

140/140/125

105

200

Q11F-65

65

2 1/2

64

160/185

120

220

Q11F-80

80

3

78

180/205

132

240

Q11F-100

100

4

100

215/240

160

300
