技术参数 | ||
公称压力 PN1.6,2.5 ,4.0,6.4MPa | 阀体材质 WCB、CF8、CF8M | |
试压能力 PT2.4,3.8,6.0,9.6MPa | 适用介质 | Q14/15F-(16-64)C 水、油品、气 |
低压密封试压能力 0.6MPa | Q14/15F-(16-64)P 硝酸类 | |
适用温度 -40℃～180℃ | Q14/15F-(16-64)R 醋酸类 | |
零件结构材质表 | ||||
序号 | 零件名称 | Q14/15F-(16-64)C | Q14/15F-(16-64)P | Q14/15F-(16-64)R |
1 | 阀体 | WCB | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
2 | 阀盖 | WCB | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
3 | 球体 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
4 | 阀杆 | 1Cr18Ni9Ti(304) | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
5 | 密封圈 | 聚四氟乙烯(PTFE) | ||
6 | 填料 | 聚四氟乙烯(PTFE) | ||

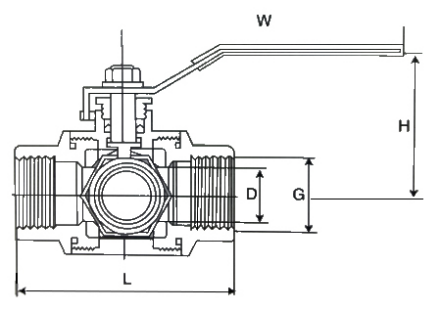

主要外形连接尺寸(PN16-64) | ||||||
型号 | DN | G | d | L | H | W |
Q14/15F-8 | 8 | 1/4 | 10 | 74 | 58 | 110 |
Q14/15F-10 | 10 | 3/8 | 12 | 74 | 58 | 110 |
Q14/15F-15 | 15 | 1/2 | 12 | 74 | 58 | 110 |
Q14/15F-20 | 20 | 3/4 | 15 | 88 | 60 | 120 |
Q14/15F-25 | 25 | 1 | 20 | 92 | 70 | 140 |
Q14/15F-32 | 32 | 1 1/4 | 25 | 124 | 82 | 140 |
Q14/15F-40 | 40 | 1 1/2 | 32 | 138 | 95 | 180 |
Q14/15F-50 | 50 | 2 | 38 | 154 | 100 | 200 |
力典阀门从事于阀门制造行业二十余年，一路从风雨中走来，经历过市场的不断变化，不断走向繁华，到如今的集团公司，实为市场之选择，顾客之选择。有需要咨询阀门的直接拨打我们的400-0458588客服专线，会有专门的客服人员为您选型报价。
