| 技术参数 | 标准规范 | |
| 电压电压 AC220V、AC380V（其它特制 | 螺纹标准 内螺纹（特选：NPT、BSP、BSPT、DIN259/2999） | |
| 环境温度 -30℃～+70℃ | 检测与试验 GB/T13927-1992、B/T9092-1999 | |
| 防护等级 IP67 | 设计标准 GB/T12224、GB/T8464 | |
| 阀体说明 | 结构长度标准 GB/T15188.3 | |
| 公称通径 15-100mm | ||
| 公称压力 PN16、PN25 | ||
| 连接方式 螺纹连接 | 功能选项 | |
| 阀体材质 SS304、SS316、SS316L | 防 爆 型 防爆等级：dIIBT5 | |
| 碟板材质 SS304、SS316、SS316L | 信号反馈 X1机械无源信号，X2有源信号 | |
| 密封材料 PTFE、合金密封 | 手动功能 手动功能 电动执行器带有手动开阀、关阀功能 | |
| 工作温度 | C6：-30℃～250℃ | 开关型 通电开到位，通电关到位。 |
| C7：-30℃～350℃ | 调节型 调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能 | |
| C8：-40℃～400℃ | 适用介质 水、空气、蒸汽、煤气、油品、乙醇、酸碱性等气体或液体 | |
| C9：-40℃～450℃ | 备注 电动参数请另参考选配的电动执行器资料 | |

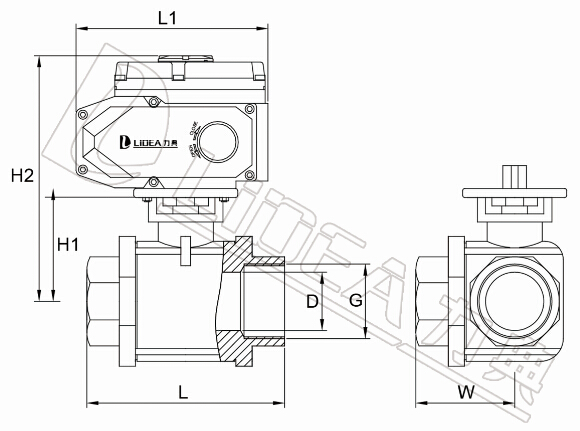

| GB阀体尺寸（mm)配LDE电动执行器 | |||||||
| 规格型号 | DN | L | D | H1 | H2 | W | E-电动头 |
| LDBAE15 | 15 | 75 | 15 | 35 | 259 | 26 | LDE-010 |
| LDBAE20 | 20 | 80 | 20 | 39 | 236 | 32 | LDE-010 |
| LDBAE25 | 25 | 90 | 25 | 50.5 | 274.5 | 38 | LDE-010 |
| LDBAE32 | 32 | 110 | 32 | 55.5 | 249.5 | 49 | LDE-010 |
| LDBAE40 | 40 | 120 | 40 | 66 | 290 | 56 | LDE-010 |
| LDBAE50 | 50 | 140 | 50 | 68.1 | 292.1 | 70 | LDE-015 |
| LDBAE65 | 65 | 185 | 65 | 93.5 | 317.5 | 92 | LDE-015 |
| LDBAE80 | 80 | 205 | 80 | 104 | 374 | 102 | LDE-020 |
| LDBAE100 | 100 | 240 | 100 | 112 | 382 | 120 | LDE-030 |
| GB阀体尺寸(mm)配LDX电动执行器 | |||||||
| 规格型号 | DN | L | D | H1 | H2 | W | E-电动头 |
| LDBAE15 | 15 | 75 | 15 | 35 | 163.5 | 26 | LDX-005 |
| LDBAE20 | 20 | 80 | 20 | 39 | 171.5 | 32 | LDX-005 |
| LDBAE25 | 25 | 90 | 25 | 50.5 | 179.5 | 38 | LDX-010 |
| LDBAE32 | 32 | 110 | 32 | 55.5 | 184 | 49 | LDX-010 |
| LDBAE40 | 40 | 120 | 40 | 66 | 195 | 56 | LDX-016 |
| LDBAE50 | 50 | 140 | 50 | 68.1 | 197.1 | 70 | LDX-016 |
| LDBAE65 | 65 | 185 | 65 | 93.5 | 222.5 | 92 | LDX-016 |
| LDBAE80 | 80 | 205 | 80 | 104 | 233 | 102 | LDX-020 |
| LDBAE100 | 100 | 240 | 100 | 112 | 241 | 120 | LDX-040 |
