| 阀体参数 | 技术参数 | |
| 公称通径 15-250mm | 电源电压 AC220V、AC380V(其它特制） | |
| 公称压力 PN10、PN16 | 环境温度 -30℃～+70℃ | |
| 连接方式 法兰连接 | 防护等级 IP67 | |
| 阀体材质 WCB、SS304、SS316、SS316L | ||
| 碟板材质 WCB、PTFE | 功能选项 | |
| 密封材料 PTFE、 | 防 爆 型 防爆等级：dIIBT5 | |
| 工作温度 | C2：-20℃～80℃ | 信号反馈 X1机械无源信号，X2有源信号 |
| C5：-30℃～150℃ | 手动功能 手动功能 电动执行器带有手动开阀、关阀功能 | |
| 适用介质 水、空气、蒸汽、煤气、油品、乙醇、酸碱性等气体或液体 | ||
| 标准规范 | 备注 电动参数请另参考选配的电动执行器资料 | |
| 法兰标准 GB9113.1 | ||
| 检测与试验 GB/T13927-1992 | 设计标准 GB12237-1989 | |

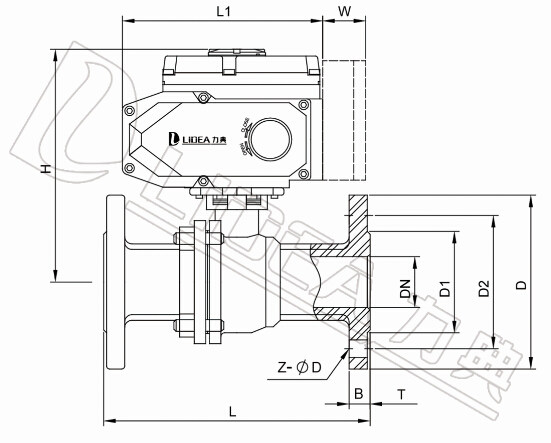

| GB阀体尺寸（mm)配LDE电动执行器 | |||||||||
| 规格型号 | DN | L | D | D1 | D2 | H | B | Z-ФD | E-电动头 |
| LDBAAF15 | 15 | 130 | 95 | 45 | 65 | 286 | 14 | 4-Ф14 | LDE-010 |
| LDBAAF20 | 20 | 140 | 105 | 55 | 75 | 286 | 14 | 4-Ф14 | LDE-010 |
| LDBAAF25 | 25 | 150 | 115 | 65 | 85 | 292 | 14 | 4-Ф14 | LDE-010 |
| LDBAAF32 | 32 | 165 | 135 | 78 | 100 | 298 | 16 | 4-Ф18 | LDE-010 |
| LDBAAF40 | 40 | 180 | 145 | 95 | 110 | 308 | 16 | 4-Ф18 | LDE-010 |
| LDBAAF50 | 50 | 200 | 160 | 100 | 125 | 313 | 16 | 4-Ф18 | LDE-015 |
| LDBAAF65 | 65 | 200 | 180 | 120 | 145 | 328 | 18 | 4-Ф18 | LDE-020 |
| LDBAAF80 | 80 | 250 | 195 | 135 | 160 | 380 | 20 | 8-Ф18 | LDE-030 |
| LDBAAF100 | 100 | 280 | 215 | 155 | 180 | 387 | 20 | 8-Ф18 | LDE-040 |
| LDBAAF125 | 125 | 320 | 245 | 185 | 210 | 426 | 22 | 8-Ф18 | LDE-80 |
| LDBAAF150 | 150 | 360 | 280 | 210 | 240 | 458 | 24 | 8-Ф23 | LDE-120 |
| LDBAAF200 | 200 | 400 | 335 | 265 | 295 | 698 | 26 | 12-Ф23 | LDE-200 |
| LDBAAF250 | 250 | 533 | 405 | 320 | 335 | 780 | 30 | 12-Ф25 | LDE-200 |
| GB阀体尺寸(mm)配LDX电动执行器 | |||||||||
| 规格型号 | DN | L | D | D1 | D2 | H | B | Z-ФD | E-电动头 |
| LDBAAF15 | 15 | 130 | 95 | 45 | 65 | 176 | 14 | 4-Ф14 | LDX-005 |
| LDBAAF20 | 20 | 140 | 105 | 55 | 75 | 180 | 14 | 4-Ф14 | LDX-005 |
| LDBAAF25 | 25 | 150 | 115 | 65 | 85 | 182 | 14 | 4-Ф14 | LDX-005 |
| LDBAAF32 | 32 | 165 | 135 | 78 | 100 | 188 | 16 | 4-Ф18 | LDX-010 |
| LDBAAF40 | 40 | 180 | 145 | 95 | 110 | 198 | 16 | 4-Ф18 | LDX-010 |
| LDBAAF50 | 50 | 200 | 160 | 100 | 125 | 203 | 16 | 4-Ф18 | LDX-016 |
| LDBAAF65 | 65 | 200 | 180 | 120 | 145 | 222 | 18 | 4-Ф18 | LDX-016 |
| LDBAAF80 | 80 | 250 | 195 | 135 | 160 | 237 | 20 | 8-Ф18 | LDX-020 |
| LDBAAF100 | 100 | 280 | 215 | 155 | 180 | 281 | 20 | 8-Ф18 | LDX-040 |
| LDBAAF125 | 125 | 320 | 245 | 185 | 210 | 300 | 22 | 8-Ф18 | LDX-060 |
| LDBAAF150 | 150 | 360 | 280 | 210 | 240 | 300 | 24 | 8-Ф23 | LDX-100 |
| LDBAAF200 | 200 | 400 | 335 | 265 | 295 | 368 | 26 | 12-Ф23 | LDX-100 |
| LDBAAF250 | 250 | 533 | 405 | 320 | 335 | 418 | 30 | 12-Ф25 | LDX-200 |
