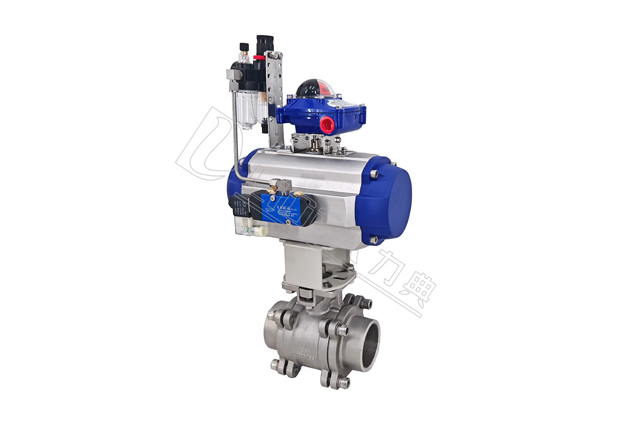

| 技术参数 | 阀体参数 | |
| 气缸形式 单作用、 双作用 | 公称压力 PN16 PN25 PN40 | |
| 环境温度 -20℃～+80℃ | 连接方式 内螺纹（特选：卡箍、对焊、承插焊） | |
| 气源压力 双作用4～8bar,单作用5～8bar | 阀体材质 SS304、SS316、SS316L | |
| 球芯材质 SS304、SS316、SS316L | ||
| 功能选项 | 密封材料 PTFE、PPL(特选：石墨、金属硬密封） | |
| 防 爆 型 防爆等级：dIIBT4 | 工作温度 | C3：-30℃～150℃ |
| 信号反馈 X1机械无源信号，X2有源信号 | C6：-30℃～250℃ | |
| 手动功能 气动阀可选手轮、手动开阀、关阀功能 | C7：-30℃～350℃ | |
| 调 节 型 输入4-20mA信号，实现球阀调节功能 | ||
| 附件选项 | ||
| 标准规范 | 回 讯 器 也叫限位开关，远程反馈开关信号 | |
| 设计依据 GB标准、ANSI标准 | 电 磁 阀 双作用选两位五通，单作用选两位三通 | |
| 设计标准 GB/12237、ANSI B16.34 | 三 联 件 可对气源稳压、过滤、气缸加润滑油 | |
| 实验和检验 JB/T9092、API598 | 手轮机构 转动手轮机构，可实现手动开、关阀 | |
| 备 注 气缸参数请另参考所选配的气动执行器资料 | 电器定位器 输入4-20mA信号，实现球阀调节功能 | |

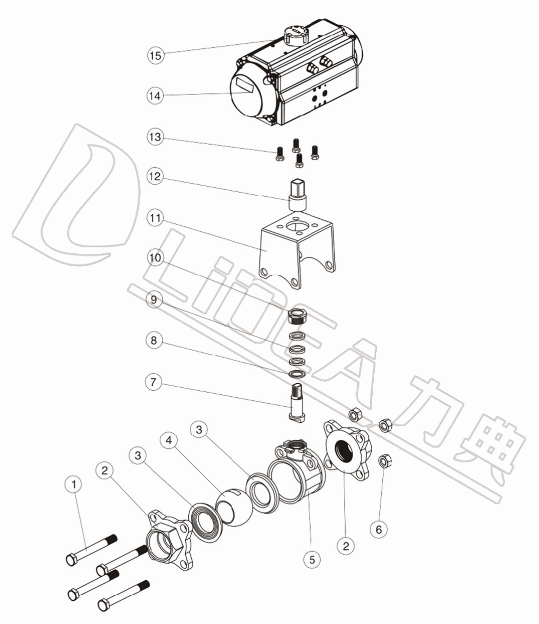

| 零件结构材质表 | ||
| 序号 | 零件名称 | 材质 |
| 1 | 螺栓 | 不锈钢 |
| 2 | 接头 | 不锈钢CF8、CF8M、CF3、CF3M |
| 3 | 阀座 | PTFE、尼龙（Nylon）、对位聚苯（PPL）、硬质合金（H/Y） |
| 4 | 球体 | 不锈钢304、304L、316、316L |
| 5 | 阀体 | 不锈钢CF8、CF8M、CF3、CF3M |
| 6 | 螺母 | 不锈钢304 |
| 7 | 阀杆 | 不锈钢304、304L、316、316L |
| 8 | 垫片 | 不锈钢304、316 |
| 9 | 填料 | PTFE |
| 10 | 压盖 | 不锈钢304、316 |
| 11 | 连接支架 | 不锈钢CF8 |
| 12 | 连接套 | 不锈钢304 |
| 13 | 螺栓 | 不锈钢304 |
| 14 | 气动执行器 | GT系列、AT系列 |
| 15 | 位置指示器 | 塑料 |

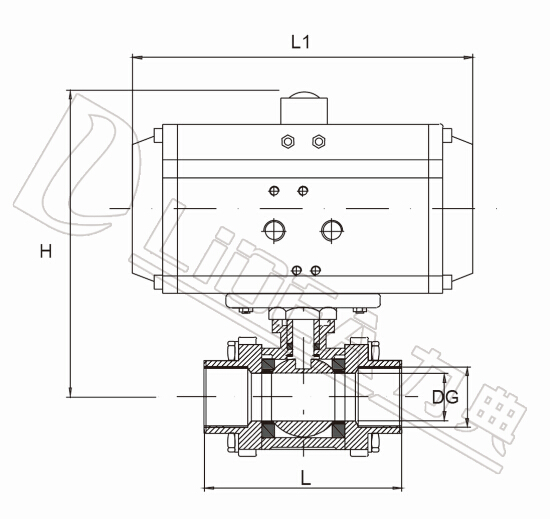

| 主要外形连接尺寸Q61(6、8、2）1F(N、P、Y)-PN16～64（1.6～6.4MPA） | ||||||
| 型号 | DN | L | G | L1 | ～H | 执行器型号 |
| LDBACP15 | 15 | 72 | 1/2 | 141/159 | 159/175 | LD052P/LD063SK |
| LDBACP20 | 20 | 82 | 3/4 | 141/159 | 167183 | LD052P/LD063SK |
| LDBACP25 | 25 | 90 | 1 | 141/211 | 172/215 | LD063P/LD083SK |
| LDBACP32 | 32 | 112 | 1 1/4 | 159/211 | 210/230 | LD063P/LD105SK |
| LDBACP40 | 40 | 120 | 1 1/2 | 211/248 | 218/248 | LD083P/LD105SK |
| LDBACP50 | 50 | 145 | 2 | 211/269 | 248/283 | LD083P/LD105SK |
| LDBACP65 | 65 | 185 | 2 1/2 | 248/315 | 273/320 | LD105P/LD125SK |
| LDBACP80 | 80 | 210 | 3 | 269/345 | 313/335 | LD105P/LD125SK |
| LDBACP100 | 100 | 240 | 4 | 340/414 | 343/360 | LD125P/LD140SK |
备注
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。
执行器型号***/***分别是气动执行器双作用/单用式（弹簧复位）。
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
以上执行器配置及数据均采用软密封（F、N、P）阀门，硬密封阀门的配置及数据请咨询本公司。
