| 技术参数 | 阀体参数 | |
| 气缸形式 双作用、单作用 | 公称压力 PN10、PN16 | |
| 环境温度 -20℃～+80℃ | 连接方式 对夹式、法兰标准：JB、GB(特选ANSI、JIS) | |
| 气源压力 双作用4～8bar,单作用5～8bar | 阀体材质 WCB、SS304、SS316、SS316L | |
| 阀板材质 铸铁、WCB、SS304、SS316、SS316L | ||
| 功能选项 | 密封材料 X、NBR、EPDM、PTFE | |
| 防 爆 型 防爆等级：dIIBT4 | 工作温度 | C1：-10℃～60℃ |
| 信号反馈 X1机械无源信号，X2有源信号 | C2：-20℃～80℃ | |
| 手动功能 气动阀可选手轮、手动开阀、关阀功能 | C3：-20℃～120℃ | |
| 调 节 型 输入4-20mA信号，实现球阀调节功能 | C4：-40℃～150℃ | |
| 标准规范 | ||
| 设计依据 GB标准、ABSI标准 | 附件选项 | |
| 法兰标准 JB/T79、GB9113,ANSI9113 | 回 讯 器 也叫限位开关，远程反馈开关信号 | |
| 设计标准 GB 12238-89 ANSI B16.34 | 电 磁 阀 双作用选两位五通，单作用选两位三通 | |
| 结构长度 GB/T 12221 ANSI B16.10 | 三 联 件 可对气源稳压、过滤、气缸加润滑油 | |
| 对夹连接 GB/T12221 ANSI B16.10 | 手轮机构 转动手轮机构，可实现手动开、关阀 | |
| 法兰连接尺寸 GB/9113 、JB/T79 ANSI B16.5 | 电器定位器 输入4-20mA信号，实现球阀调节功能 | |
| 实验和检验 GB/T13927-1992、API598 | 备 注 气缸参数请另参考所选配的气动执行器资料 | |

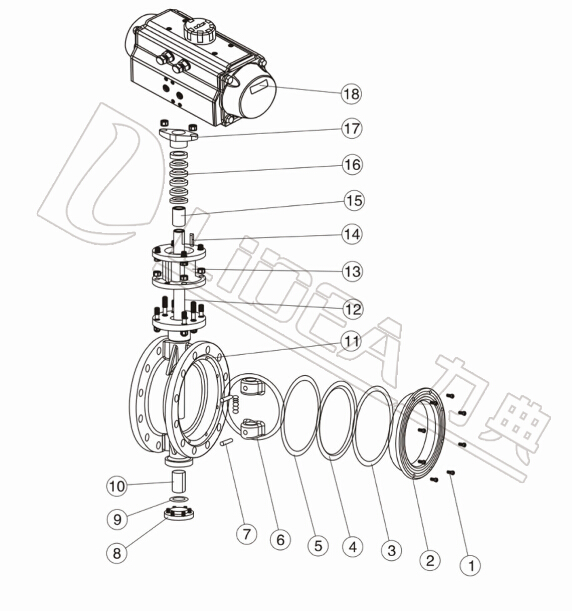

| 零件结构材质表 | |||||
| 材质 | |||||
| 序号 | 零件名称 | C | P | R | |
| 1 | 内六角螺丝 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 2 | 阀盖 | WCB | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 3 | 垫片 | 不锈钢+柔性石墨 | |||
| 4 | 阀座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 5 | 垫片 | 不锈钢+柔性石墨 | |||
| 6 | 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 7 | 圆柱销 | 45 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 8 | 下盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 9 | 垫片 | 不锈钢+柔性石墨 | |||
| 10 | 衬套 | PTFE+不锈钢 | |||
| 11 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 12 | 阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | |
| 13 | 支架 | WCB | WCB | WCB | |
| 14 | 键 | 45 | 45 | 45 | |
| 15 | 衬套 | PTFE+不锈钢 | |||
| 16 | 填料 | 柔性石墨 | |||
| 17 | 压盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
| 18 | 气动执行器 | ||||
| 19 | 位置指示器 | 塑料 | |||

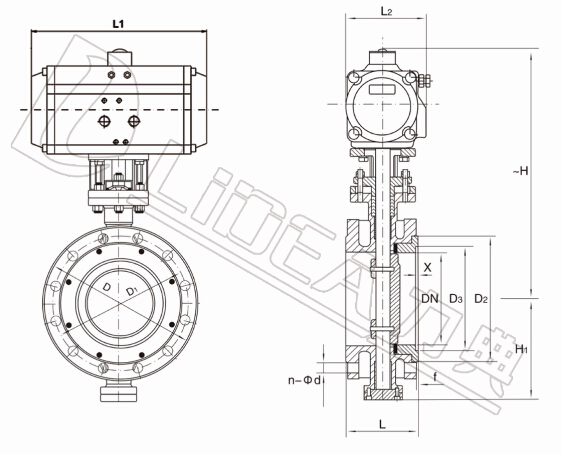

| 主要外形连接尺寸JLD641X | ||||||||||||
| 型号 | DN | L | H | D(0.6) | D(1.0) | D(1.6) | D1(0.6) | D1(1.0) | D1(1.6) | n-Φd(0.6) | n-Φd(1.0) | n-Φd(1.6) |
| LDBUCP50 | 50 | 108 | 82.5 | 140 | 165 | 165 | 110 | 125 | 125 | 4-14 | 4-18 | 4-18 |
| LDBUCP65 | 65 | 112 | 92.5 | 160 | 185 | 185 | 130 | 145 | 145 | 4-14 | 4-18 | 4-18 |
| LDBUCP80 | 80 | 114 | 100 | 190 | 200 | 200 | 150 | 160 | 160 | 4-18 | 8-18 | 8-18 |
| LDBUCP100 | 100 | 127 | 110 | 210 | 220 | 220 | 170 | 180 | 180 | 4-18 | 8-18 | 8-18 |
| LDBUCP125 | 125 | 140 | 125 | 240 | 250 | 250 | 200 | 210 | 210 | 8-18 | 8-18 | 8-18 |
| LDBUCP150 | 150 | 140 | 142.5 | 265 | 285 | 285 | 225 | 240 | 240 | 8-18 | 8-22 | 8-22 |
| LDBUCP200 | 200 | 152 | 170 | 320 | 340 | 340 | 280 | 295 | 295 | 8-18 | 8-22 | 12-22 |
| LDBUCP250 | 250 | 250 | 197.5 | 375 | 395 | 405 | 335 | 350 | 350 | 12-18 | 12-22 | 12-26 |
| LDBUCP300 | 300 | 270 | 222.5 | 440 | 445 | 460 | 395 | 400 | 400 | 12-22 | 12-22 | 12-26 |
| LDBUCP350 | 350 | 290 | 252.5 | 490 | 505 | 520 | 445 | 460 | 460 | 12-22 | 16-22 | 16-26 |
| LDBUCP400 | 400 | 310 | 282.5 | 540 | 565 | 580 | 495 | 515 | 515 | 16-22 | 16-26 | 16-30 |
| LDBUCP450 | 450 | 330 | 307.5 | 595 | 615 | 640 | 550 | 565 | 565 | 16-22 | 20-26 | 20-30 |
| LDUBCP500 | 500 | 350 | 335 | 645 | 670 | 715 | 600 | 620 | 620 | 20-22 | 20-26 | 20-33 |
| LDBUCP600 | 600 | 390 | 390 | 755 | 780 | 840 | 705 | 725 | 725 | 20-26 | 20-30 | 20-36 |
| LDBUCP700 | 700 | 430 | 447.5 | 860 | 895 | 910 | 810 | 840 | 840 | 24-26 | 24-30 | 24-36 |
| LDBUCP800 | 800 | 470 | 507.5 | 975 | 1015 | 1025 | 920 | 950 | 950 | 24-30 | 24-33 | 24-39 |
| LDBUCP900 | 900 | 510 | 557.5 | 1075 | 1115 | 1125 | 1020 | 1050 | 1050 | 24-30 | 28-33 | 28-39 |
| LDBUCP1000 | 1000 | 550 | 615 | 1175 | 1230 | 1255 | 1120 | 1160 | 1170 | 28-30 | 28-36 | 28-42 |
| LDBUCP1200 | 1200 | 630 | 727.5 | 1405 | 1455 | 1458 | 1340 | 1380 | 1390 | 32-33 | 32-39 | 32-48 |
备注：
球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。
执行器型号***/***分别是气动执行器双作用式/单作用式（弹簧复位）。
根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。
以上执行器配置及数据均采用软密封（F）阀门，硬密封阀门的配置及数据请咨询本公司。
