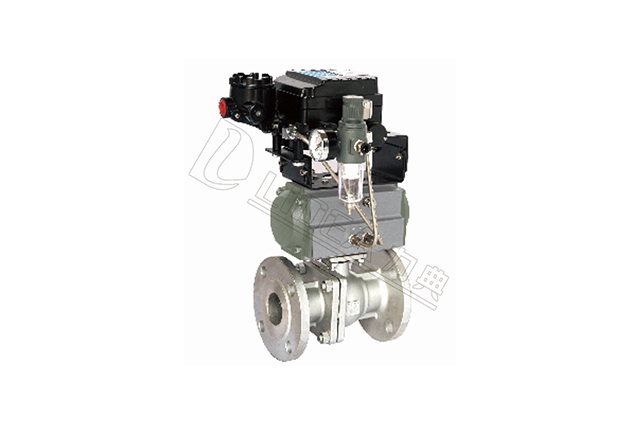

    气动法兰式球阀GB LDBAAP

    专业制造、专业服务，力典为你创造更多价值！

    限时特价 活动截止时间 {label:time}
    功能选项:
    防爆型、信号反馈、调节型
    承       诺
    明码标价
    严选
    服务质保
    阀体材质: WCB、304、316 公称通径: 15-200
    压力范围: PN16/25/40/64 流体温度: -30℃～350℃
    人       气: 112 好       评: 112
    我要批发 马上留言 联系我们
    • 产品详情
    • 应用领域
    • 产品特点
    技术参数阀体参数
    气缸形式  双作用、单作用公称压力  PN16、PN25、PN40、PN64
    环境温度  -20℃～+80℃连接方式  法兰式GB(特选JB、ANSI、JIS)
    气源压力  双作用4～8bar,单作用5～8bar阀体材质  WCB、SS304、SS316、SS316L

    		球芯材质  SS、SS304、SS316、SS316L
    功能选项密封材料  PTFE、PPL(特选：石墨、硬密封）
    防 爆 型  防爆等级：dIIBT4工作温度  C3：-30℃～150℃
    信号反馈  X1机械无源信号，X2有源信号  C6：-30℃～250℃
    手动功能  气动阀可选手轮、手动开阀、关阀功能  C7：-30℃～350℃
    调 节 型  输入4-20mA信号，实现球阀调节功能  C8：-40℃～450℃


    标准规范附件选项
    设计标准  GB/12237回 讯 器  也叫限位开关，远程反馈开关信号
    结构长度  GB/12221电 磁 阀  双作用选两位五通，单作用选两位三通
    法兰连接  GB/9113、JB/T79三 联 件  可对气源稳压、过滤、气缸加润滑油
    检测与实验  GB/T13927、JB/T9092手轮机构  转动手轮机构，可实现手动开、关阀
     备 注    气缸参数请另参考所选配的气动执行器资料电器定位器  输入4-20mA信号，实现球阀调节功能

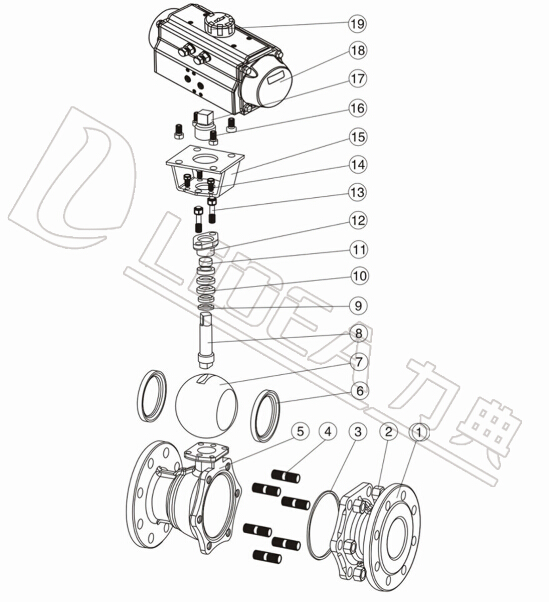

    零件结构材质表

    		材质
    序号零件名称CPR
    1右阀体WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
    2螺母351Cr18Ni9Ti1Cr18Ni9Ti
    3垫片PTFE、石墨金属复合垫
    4螺栓351Cr18Ni9Ti1Cr18Ni9Ti
    5阀体WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
    6阀座PTFE、尼龙（Nyfon）、对位聚苯(PPL)、硬质合金Hard Alloy
    7球体1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
    8阀杆1Cr131Cr18Ni9Ti1Cr18Ni12Mo2Ti
    9垫片1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni12Mo2Ti
    10填料PTFE、柔性石墨
    11衬套PTFE、复合轴承
    12压盖WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
    13螺栓351Cr18Ni9Ti1Cr18Ni9Ti
    14螺栓351Cr18Ni9Ti1Cr18Ni9Ti
    15连接支架1Cr18Ni9Ti1Cr18Ni9Ti1Cr18Ni9Ti
    16螺栓351Cr18Ni9Ti1Cr18Ni9Ti
    17连接套351Cr18Ni9Ti1Cr18Ni9Ti
    18气动装置LDP系列、LDSK系列、AW系列
    19位置指示器塑料

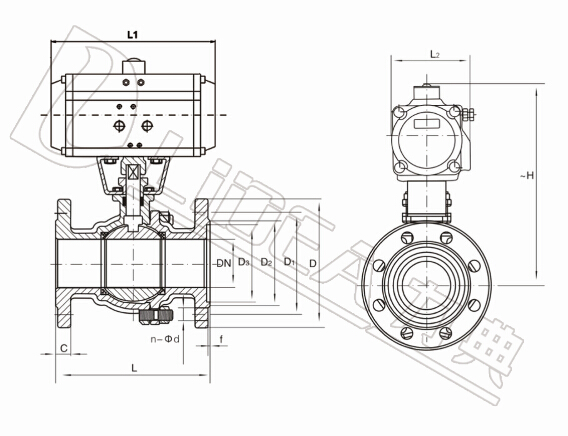

    主要外形连接尺寸Q641F(N、P、H、Y)-PN16(1.6MPA)
    型号DNinLL1L2～HDD1D2CFn-Φd执行器型号
    LDBAAP15151/2130141/15971/83204/2359565461424-Φ14LD052P/LD063SK
    LDBAAP20203/4140141/15971/83209/24010575561624-Φ14LD052P/LD063SK
    LDBAAP25251150159/21183/95214/25611585651624-Φ14LD063P/LD083SK
    LDBAAP32321 1/4165159/24883/107257/277140100761824-Φ18LD063P/LD105SK
    LDBAAP40401 1/2180211/24895/107274/292150110841834-Φ18LD083P/LD105SK
    LDBAAP50502200248/269107/123290/300165125992034-Φ18LD083P/LD105SK
    LDBAAP65652 1/2220248/315107/141310/3351851451182034-Φ18LD105P/LD125SK
    LDBAAP80803250269/345123/152346/3682001601322038-Φ18LD105P/LD125SK
    LDBAAP1001004280345/409152/172378/4102201801562238-Φ18AW125/AW160
    LDBAAP1251255320409/550172/215425/4502502101842238-Φ18AW160/AW190
    LDBAAP1501506360550/600215/240468/5312852402112438-Φ22AW190/AW210
    LDBAAP2002008400600/633240/262583/61834029526624312-Φ22AW210/AW240



    主要外形连接尺寸Q641F(N、P、H、Y)-PN25(2.5MPA)
    型号DNinLL1L2～HDD1D2CFn-Φd执行器型号
    LDBAAP15151/2130141/15971/83204/2359565461424-Φ14LD052P/LD065SK
    LDBAAP20203/4140141/15971/83209/24010575561624-Φ14LD052P/LD065SK
    LDBAAP25251150159/21183/95257/26511585651624-Φ14LD065P/LD083SK
    LDBAAP32321 1/4165211/24883/107269/287140100761834-Φ18LD075P/LD090SK
    LDBAAP40401 1/2180248/26995/107282/292150110841834-Φ18LD083P/LD105SK
    LDBAAP50502200248/345107/123290/325165125992034-Φ18LD083P/LD105SK
    LDBAAP65652 1/2220269/345107/152310/3571851451182238-Φ18LD105P/LD125SK
    LDBAAP80803250345/409152/172346/3682001601322438-Φ18LD105P/LD140SK
    LDBAAP1001004280345/438152/187418/4432351901562438-Φ22AW125/AW160
    LDBAAP1251255320438/550187/215460/5032702201842638-Φ26AW160/AW190
    LDBAAP1501506360550/600215/240518/5633002502112838-Φ26AW190/AW210
    LDBAAP2002008400633/730262/330583/61836031027430312-Φ26AW240/AW270
    主要外形连接尺寸Q641F(N、P、H、Y)-PN40(4.0MPA)
    型号DNinLL1L2～HDD1D2D3CFn-Φd执行器型号
    LDBAAP15151/2130141/15971/83204/23595654640*41424-Φ14LD052P/LD065SK
    LDBAAP20203/4140159/21183/95240/252105755651*41624-Φ14LD065P/LD083SK
    LDBAAP25251150211/24895/107257/265115856558*41624-Φ14LD075P/LD090SK
    LDBAAP32321 1/4180211/24895/107269/2871401007666*41834-Φ18LD083P/LD105SK
    LDBAAP40401 1/2200248/269107/123282/2921501008476*41834-Φ18LD090P/LD105SK
    LDBAAP50502220248/315107/141300/3251651259988*42034-Φ18LD105P/LD125SK
    LDBAAP65652 1/2250269/345123/152335/357185145118110*42238-Φ18LD105P/LD140SK
    LDBAAP80803280345/409152/172368/400200160132121*42438-Φ18LD125P/LD160SK
    LDBAAP1001004320409/438172/187418/506235190156150*4.52438-Φ22AW160/ATE190
    LDBAAP1251255400550/600215/240445/548270220184176*4.52638-Φ26AW190/ATE210
    LDBAAP1501506400600/633215/262563/598300250211204*4.52838-Φ26AW240/ATE270
    LDBAAP2002008503730330636/666375320284260*4.530312-Φ30AT270

    备注：

    球阀结构长度及连接法兰尺寸根据JB/T79标准或用户要求设计制作。

    执行器型号***/***分别是气动执行器双作用式/单作用式（弹簧复位）。

    根据不同阀门扭矩、使用介质适配的执行器型号可能有所不同，相关尺寸随之变化。

    以上执行器配置及数据均采用软密封（F、N、P）阀门，硬密封阀门的配置及数据请咨询本公司。
