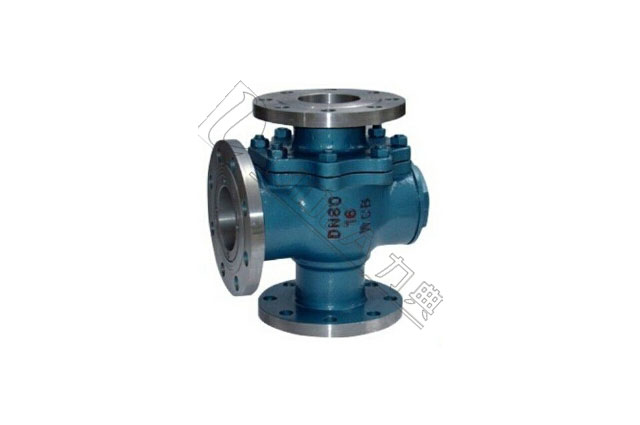

Q44/45F系列 三通法兰球阀

公称压力  PN1.6,2.5 ,4.0,6.4MPa

阀体材质  WCB、CF8、CF8M、Ti、Ni

试压能力  PT2.4,3.8,6.0,9.6MPa

适用介质

Q44/45F-(16-64)C 水、油品、气

低压密封试压能力  0.6MPa

Q44/45F-(16-64)P 硝酸类

适用温度  -40℃～180℃

Q44/45F-(16-64)R 醋酸类

序号

零件名称

Q44/45F-(16-64)C

Q44/45F-(16-64)P

Q44/45F-(16-64)R

1

阀体

WCB

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

2

阀盖

WCB

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

3

球体

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

4

阀杆

1Cr18Ni9Ti(304)

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

5

密封圈

聚四氟乙烯(PTFE)

6

填料

聚四氟乙烯(PTFE)

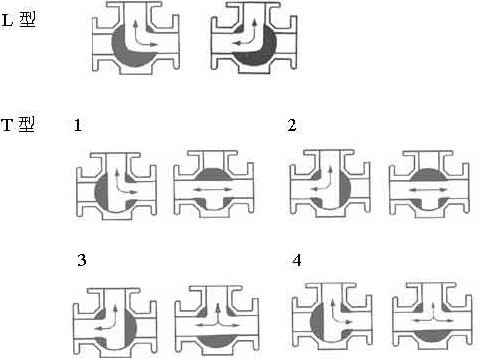

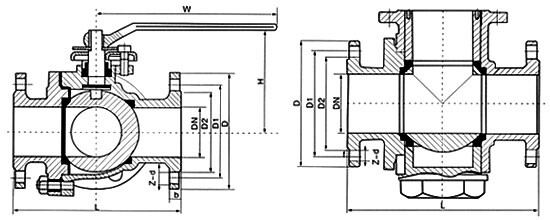

型号

DN

L

D

K

D1

C

N-Φ

H

Q44/45F-15

15

150

95

65

46

14

4-14

95

Q44/45F-20

20

160

105

75

55

14

4-14

105

Q44/45F-25

25

180

115

85

65

14

4-14

113

Q44/45F-32

32

200

135

100

76

16

4-18

135

Q44/45F-40

40

220

145

110

84

16

4-18

142

Q44/45F-50

50

240

160

125

99

16

4-18

154

Q44/45F-65

65

260

180

145

118

16

4-18

175

Q44/45F-80

80

280

195

160

132

20

8-18

190

Q44/45F-100

100

320

215

180

155

20

8-18

225

Q44/45F-125

125

380

245

210

184

22

8-18

255

Q44/45F-150

150

440

280

240

210

24

8-23

282

Q44/45F-200

200

550

335

295

265

26

12-23

318
